四象限電源電壓變化模擬器 APS xxxDSR系列
型號：APS xxxxDSR系列

產品簡介

APS xxxxDSR系列滿足ISO 7637/16750傳導瞬態測試，配置了四象限雙極性放大器，模擬線束上各種電壓變化現象，能夠產生電壓跌落、短時中斷等各種電壓變化，輸出內阻可以調節。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

APS xxxxDSR系列滿足ISO 7637/16750傳導瞬態測試，配置了四象限雙極性放大器，模擬線束上各種電壓變化現象，能夠產生電壓跌落、短時中斷等各種電壓變化，輸出內阻可以調節。內置信號源，用戶可通過PC軟件編輯輸出任意波。也可作為電池供電模擬和直流電壓源使用。在實驗室測試時，APS xxxxDSR替換車輛蓄電池，產生Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化波形。同時APS xxxxDSR系列符合眾多國際/國家標準和汽車廠家標準要求。作為強大的直流電源，支持12V、24 V、42 V和48 V系統汽車測試。

特點：
> 四象限雙極性電源
> 輸出阻抗可調
> 最高測試電壓可達80 V（可定制更高電壓）
> 最大測試電流可達200 A（可定制更高電流）
> 電壓壓降自動補償功能
> 輸出頻率最高可達到300 kHz的高帶寬
> 內置信號源可編輯任意波
> 支持AC電壓、電流閉環試驗
> 可模擬多種供電波形，如迭加噪聲等
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告
> 輸出電壓、電流監測/保護功能

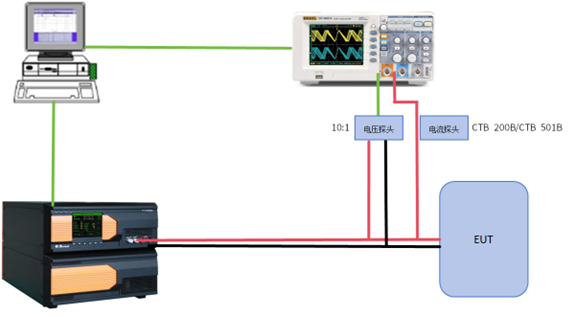

系統整體連接圖




ISO 16750-2 2023 掃頻閉環布置圖


儀器命名規則如下，以APS 80I100DSR舉例：

APS ：四象限電源電壓變化模擬器；

80    ：最大電壓80 V；40：40 V、60：60 V；（可定制更高電壓）

I       ：代表負電壓的等級，D：0 V、E：-15 V、F：-20 V、G：-40 V、H：-60 V、I：-80 V；（可定制更高電壓）

100 ：輸出電流等級，可分為10 A、30 A、50 A、100 A、200 A；（可定制更高電流）

D     ：四象限、雙極性電源（型號中不帶D則為單極性電源）；

S     ：內置AWG信號源（型號中不帶S則為無內置信號源）；

R     ：輸出阻抗可調（型號中不帶R則為輸出阻抗不可調）。



  • ISO 7637-2
  • GB/T 28046.2
  • Mazda MES PW 67600
  • BMW GS 95003-2
  • FIAT 7-Z0441
  • Peugeot B21 7110:2005
  • Volvo STD 515-0003:2008
  • JEELY J7110982A:2016
  • SMTC 3800001:2014
  • BMW 600 13.0 (T1)
  • BMW 600 13.0 (T2)
  • ISO 21780
  • ISO 16750-2:2023
  • BMW GS 95002:2010
  • BWM GS 95024-2-1:2010
  • GMW 3172:2010
  • GMW 3172:2015
  • VW TL82066:2006
  • VW 80000:2013
  • Peugeot B21 7110:2008
  • MBN 10284-2:2008
  • MBN 10284-4:2011
  • QFPT2800001:2011
  • FIAT 7-Z0444:2008
  • Ford EMC-CS-2009rev1
  • Ford ES-XW7T-1A278-AC:2003

技術參數

APS 40G30DSR

輸出電壓

-40 V ~ +40 V

輸出電流

Max 30 A，連續

峰值電流

60 A，持續時間大于 200 ms

頻率范圍

DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 5%

Vpp

Max 32 V（ DC - 300 kHz）

精度

＜ 3V ± 0.1 V
≥ 3V ± 0.2 V

Ipp

Max 60 A

APS 80I100DSR

輸出電壓

-80 V ~ +80 V

輸出電流

Max 100 A，連續

峰值電流

200 A，持續時間大于200 ms

頻率范圍

DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 5%

Vpp

Max 32 V（ DC - 300 kHz）

精度

＜ 3V ± 0.1 V
≥ 3V ± 0.2 V

Ipp

Max 200 A

APS 80G200DSR

輸出電壓

-40 V ~ +80 V

輸出電流

Max 200 A，連續

頻率范圍

DC ~ 300 kHz 全頻段信號，分辨率：0.01 Hz，精度：± 5%

Vpp

Max 32 V（ DC - 300 kHz）

精度

＜ 3V ± 0.1 V
≥ 3V ± 0.2 V

Ipp

Max 400 A

內部信號源

頻率范圍

DC ~ 500 kHz

波形類型

DC波形、斜波、三角波、正弦波、方波、掃頻波、指數波、示波器存儲數據波形、用戶自定義編輯波形，不規則無規律任意波

可設波形參數

幅度、持續時間、頻率、DC偏移、整流、周期占空比、相位角、觸發

幅度和偏置變化

靜態、線性、對數

頻率變化

靜態、線性、對數
線性步進范圍：10 Hz ~ 10 kHz
對數步進范圍：1% ~ 100%

開始、結束相位控制

0° ~ 359°，1°步進設置

整流

無、正、負、橋式整流

引入文件類型

CSV

引入文件波形點數

8 k

構成波形的片段

每個波形可達1000個片段，每個片段可由若干種類波形構成

段持續時間

DC波形 ：10 μs ~ 299 h
三角波、正弦波、方波、掃頻波：1 ms ~299 h
指數波、示波器存儲數據波形：0.001 s ~ 20 s

次數

1 ~ 9999次

通用參數

模擬信號輸入

BNC，根據實際儀器配置，最高±10 V

Sense信號輸入

BNC

源阻抗

10 mΩ ~ 200 mΩ（10 mΩ步進）/無內阻

電壓補償精度

± 0.1 V

電壓補償最大值

4 V

電壓偏移

＞90%，恢復時間＜10 μs

電壓波動

Ur＜0.2 Vpp

升壓時間

＜3 μs/10 μs（12 V DC到13 V DC；0 V到 Vmax DC）

串行接口

LAN以太網及RJ45

外部信號放大比例

1:10

溫度范圍

15℃ ~ 35℃

濕度范圍

45% ~ 75%，RH（無凝露）

氣壓范圍

86 kPa ~ 106 kPa

型號

APS 40xxDSR

APS 80xxDSR

供電電壓

AC 220 V，±10%，45 Hz ~ 65 Hz

AC 380 V，±10%，45 Hz ~ 65 Hz

尺寸

8U/450 mm（W）*380 mm（H）* 620 mm（D）

35U/600 mm（W）*1250 mm（H）*800 mm（D）

重量

約37 kg

約150 kg


標配附件

電源線、測試線、扁平接地線、反饋補償線、說明書、檢驗報告、產品質保書

選配附件

1

汽車抗擾度測試軟件

型號：AutoLab
支持windows 7、windows 8 、 windows 10和windows 11。它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序它能夠自動/ 手動識別所連接的AutoLab測試設備并進行自動配置基于模板的報告功能可以幫助用戶靈活地生成測試報告。

2

示波器

型號：TEK MDO 3000系列
型號：TEK MDO 30系列

3

電流探頭

型號：CTB 200B
AC/DC 200 A；帶寬600 kHz
電流傳輸比：10 mV/A

型號：CTB 501B
AC/DC 500 A；帶寬500 kHz
電流傳輸比：4 mV/A

紋波閉環時監測電流使用。

4

負電壓等級除了D、E、F、G、H、I以外其他可定制。
