一個相對可靠的EMI方案就是我們把整個電路放置于屏蔽盒中，但是這就會增加成本、增大電路板空間，從而導致熱量管理及測試更加的困難。減緩開關邊沿是另一種經常采用的方法，但是這樣會降低效率、增大最短接通和斷開時間、產生有關的死區時間，有損于電流控制環路可能達到的速度。

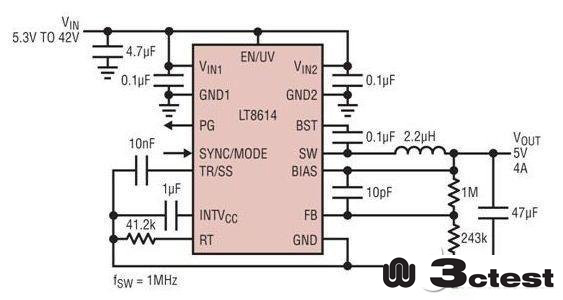

下面給大家分享一下凌力爾特不久前推出的一款穩壓器，看一下它有什么神奇效果。 這這款LT8614 Silent Switcher 穩壓器無需使用屏蔽盒，卻能夠提供大家想要的屏蔽盒效果。LT8614 具有世界級的低 IQ，工作電流也只有 2.5A。下面是該器件在無負載穩壓狀態時消耗的總電源電流。參見下圖

此器件超低壓差電壓只會受到內部頂端的開關限制。它和別的解決方案有所不同，T8614 的 RDSON 不受最大占比及最短斷開時間限制。當出現壓差時跳過開關斷開周期，僅執行所需的最短斷開周期，從而保持內部頂端開關升壓級電壓持續提供。

另外，LT8614 最低輸入工作電壓典型值僅為 2.9V 最高 3.4V，所以該器件能在有壓差時提供 3.3V 軌。大電流情況下 LT8614比 LT8610/11 的效率更高，這是因為它總的開關電阻較小。該器件還可以同步至 200kHz 至 3MHz 的外部頻率。

該原件 AC 開關損耗相當?shù)?，所以可以高開關頻率工作而效率損失最小。LT8614 能夠在低于 AM 頻帶 （以實現甚至更低的 EMI） 或高于 AM 頻帶的頻率上工作。在工作開關頻率為 700kHz 的設置中，標準 LT8614 演示電路板不超過 CISPR25 - Calls 5測量結果的噪聲層。

下面圖 2 所示顯示的測量結果是其在電波暗室及以下條件下取得的：12Vin、3.3Vout/2A，固定開關頻率為 700kHz。

為了比較采用 Silent Switcher 技術的 LT8614 和另一種目前最新的開關穩壓器 LT8610，對 LT8614 和 LT8610 進行了測試。該測試是在 GTEM 單元中進行的，對兩款器件的測量采用了標準演示電路板以及相同的負載、輸入電壓和相同的電感器。
